*水箱式水冷、上下放置管道、前后有观察窗*

一、概述
用途：PEM-1005ST电磁铁磁场发生器主要用于:材料物质磁效应，磁滞现象，磁化系数测量，霍尔效应研究，磁光实验，磁场退火，核磁共振，电子顺磁共振，生物学研究，磁性测量, 磁性材料取向等。
1、PEM-1005ST电磁铁磁场发生器在双轭水冷式H形结构的基础上改进的结果，对H型磁轭的上下磁轭增加了炉子或管道的进入通道，前后磁轭增加了观察窗口。在外冷式电磁铁的基础上对冷却系统进行改造，原来是铜管冷却，改成水箱冷却，冷却效果提高200%。
2、PEM-1005ST电磁铁磁场发生器磁具有视野开阔，外形美观，结构可靠，电磁效率高，磁场强度强、磁场强度大小调节方便的优点。
3、PEM-1005ST电磁铁磁场发生器的工作气隙调节轻便灵活，极帽处设有螺纹装卸方便，极面直径最大φ130（出厂φ80mm），工作气隙最大为100mm。
4、PEM-1005ST电磁铁磁场发生器结构设计合理，电磁铁磁场工作不需极头锁紧装置。
5、PEM-1005ST电磁铁磁场发生器标配磁场支架。
二、技术指标：
1.极柱直径：130mm
2.极面直径：80mm
3.工作气隙：0-120mm可调
4.气隙100mm磁场大于0.6T
5.气隙50mm磁场大于1.19T
6.冷却方式：水箱式水冷

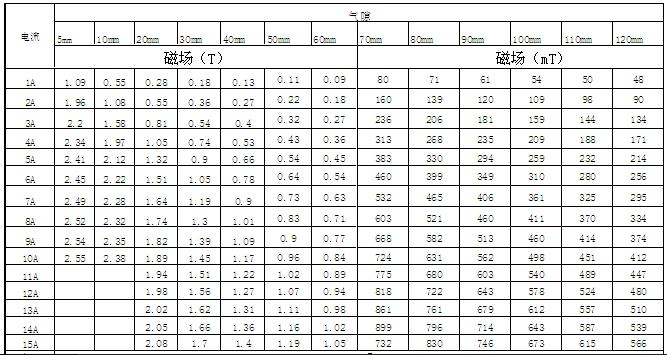

三、磁场参考表
