PEM-4002Y型磁场电磁铁

一.概述

1.PEM-4002Y型电磁铁磁场是为特殊场合使用设计的磁场电磁铁，PEM-4002Y在进行研究试验时，产生常规类型磁场电磁铁不能满足试验磁场，根据使用场景定制形状结构不同的异形磁场电磁铁，可以满足特殊的研究试验要求。比如：在显微镜下、探针台.空间很受局限、磁光实验，磁矿粉筛选等特殊使用环境、普通磁场电磁铁绝无法满足使用要求，这时，就应该要按场景设计制作磁场。

2.PEM-4002Y型磁场电磁铁与线圈磁场是先设计、后仿真验证了的异形电磁铁磁场，设计制造能够满足使用场合的异形磁场电磁铁与线圈磁场。

3.异形磁场电磁铁于线圈磁场的主要用途是：微波和光电实验，和水平电磁场测量、显微镜下、探针台的芯片测试等。

二 技术参数

1 极面直径 ：φ28mm

2 工作气隙 ：44mm （固定气隙）

3 最大磁场 ：工作气隙44mm时，H大于110mT

4 工作电流 ：DC 0～15A

5 直流电阻 ：冷态 4.5欧

6 线包绝缘 ：＞10MΩ

7 冷却方式 ：水冷板冷却（自来水或循环水）

8 配置程控反向输出直流电源

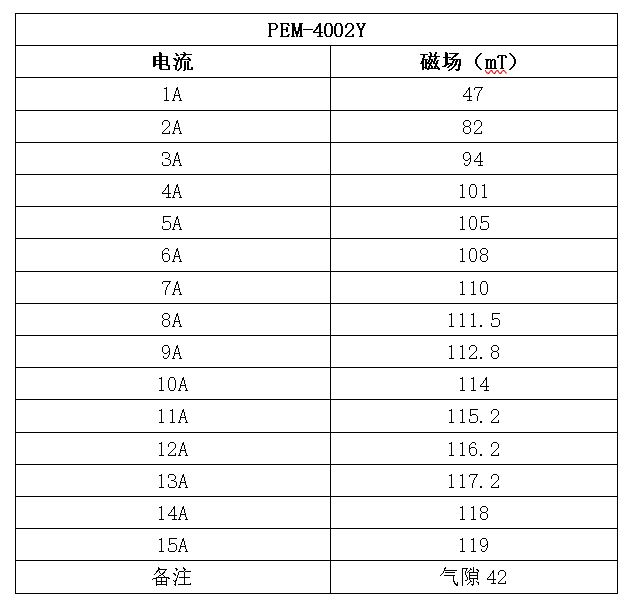

三 磁场参数表
